三星曲面屏电视不开机黑屏无背光维修电源板


一台三星曲面屏ULED电视LED65K720UC不开机检修。通电试机,指示灯亮、黑屏,但屏幕上能微微见到ULED的开机画面,所以第一感觉是背光坏了。拆开电视机测量电源板的电压输出,通往主板接线端口的各路电压12V、18V、STB、SW、PWM均是正常的,但是通住背光驱动板的标称7.5V主供电为0V。

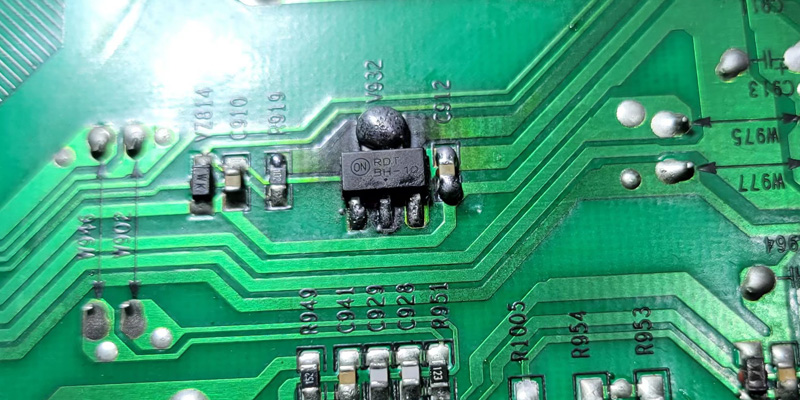

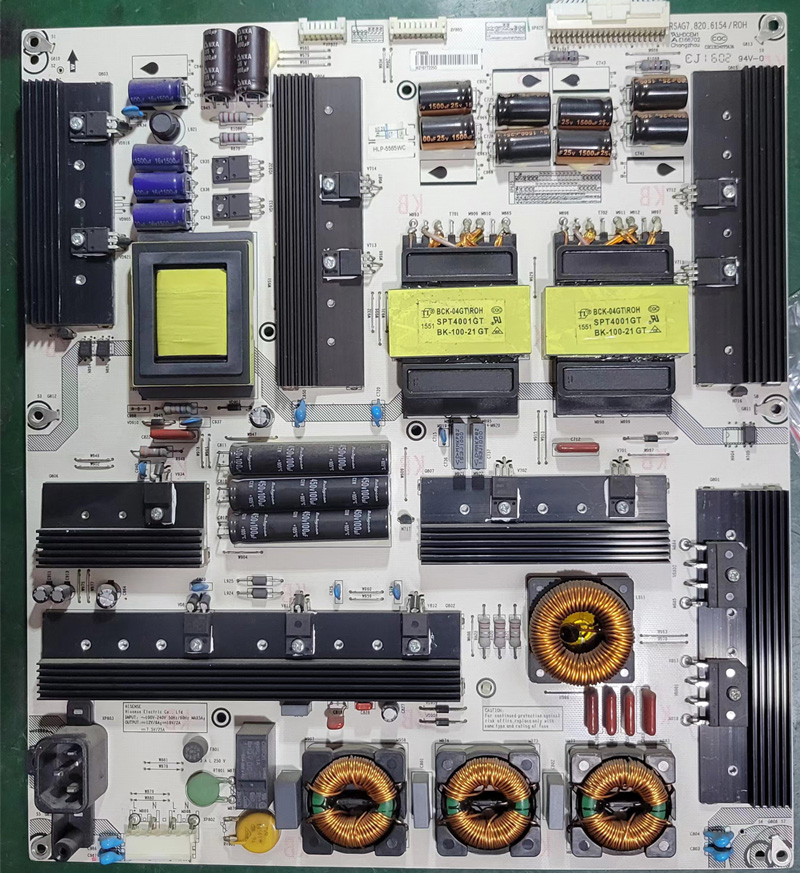

测量7.5V的端子没有对地短路,所以故障肯定出在电源板了。拆下电源板,稍稍观察了一下电路,很明显看到一个贴片的供电管连着铜箔都烧得黑黑的,仔细看了下位号是V932型号是BH-10的供电开关管,但是它的位置在12V供电电路这边,因为12V是正常的,所以没有对这个烧黑的部分过于关注,猜测可能就是长期的发热严重烧黑了吧。


三星曲面屏电视不开机黑屏无背光维修电源板

还是把目光集中到7.5V背光供电的这边电路来了。仔细观察了这部分电路,电源芯片是位号N701的NCP1396AG,通电开机测量它的工作电压,大电容两脚有310V电压,说明PFC电路没工作,PFC电路工作应该有400V左右的电压,电源芯片NCP1396AG第12脚VCC供电只有12V多一点点,印象中正常应该有15V以上吧,感觉可能不正常,PFC电源芯片的供电应该也是这路电压,而PFC也没工作。


所以肯定是这路只有12V的电压偏低了。顺着这路供电的线路一直往后找,找到了是由位号V932型号BH-10的供电管出来的,而这个供电管正是之前看到烧黑的那一个,测量这个供电管的电压,输入有17V,输出只有12V,而且还烧黑了,很明显是电流过大导致发热严重烧黑的,所以电压也从这里被拉低了几伏,而电压为什么被拉低了,估计是后级有漏电的地方了。


三星曲面屏电视不开机黑屏无背光维修电源板

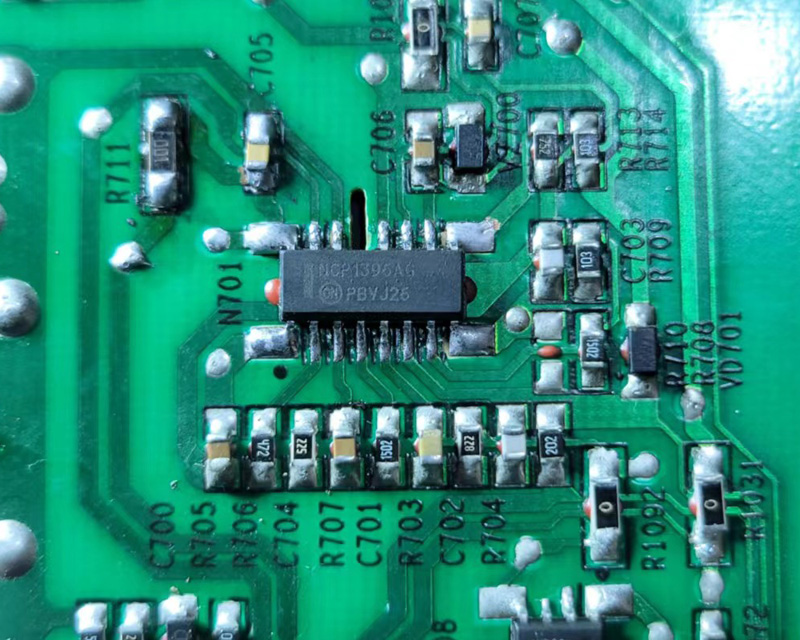

顺着这条电路又找回了NCP1396AG这边,发现这路被拉低的12V还通过了一个位号VD700的二极管、一个位号R711的10Ω贴片电阻给NCP1396的第16脚供电,而此时R711电阻也发热严重烧黑了,R711电阻输入端电压有10V,输出端只有2V了,很明显就是这里拉低了电压。


测量了下NCP1396的第16脚的对地阻值大概400多欧,很有可能就是NCP1396这个电源芯片挂了。装了个新的NCP1396上去,测量第16脚对地阻值有上千欧了。通电开机,电视屏幕亮了起来,测量刚才那几个被拉低电压的检测点,电压恢复到17V左右了,测量大电容两端电压有400V以上了,测量背光输出供电也是电路板上面标称的7.5V了。


小小收获:维修过程中发现拔掉主板供电线时,也就是这块电源板不带主板这个负载的情况下,电源板单板强制开机是不会有7.5V输出的,因为12V输出到主板的供电没带负载,会导致副电源热地端这边的17V供电输出到NCP1396只有12V左右,12V电压太低了,会导致NCP1396无法工作。所以在电源板单板开机的情况下应该给电源板输出到主板的12V接一个电灯泡当作负载。
